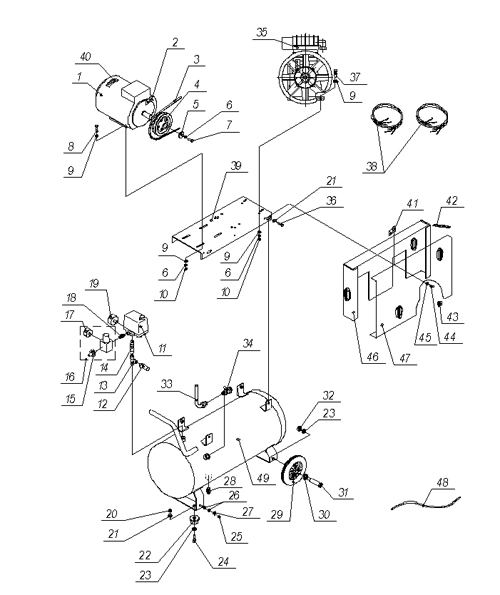

Деталировка компрессора 50LH20

Деталировка компрессорной головки

LH20



Поз.	Артикул для заказа	Наименование	Кол.
1.	4042100200 АИР80В2У3 IM1081 (4042100206 Y2-90L2)	Электродвигатель, 2,2 кВт	1
2.	3101.00.00.102	Держатель	1
3.	4301104700 или 03010009	Ремень А-1180	1
4.	3125.00.00.104 для АИР 3125.00.00.104-04 для Y2	Шкив	1
5.	3125.00.00.105	Прижим	1
6.		Шайба 8, 65Г	9
7.		Болт М8х20	1
8.		Болт М8х30	4
9.		Шайба 8	16
10.		Гайка М8	8
11.	4996110673	Прессостат MDR3/11 6,3 А	1
12.	4251100202	Клапан предохранительный 10 бар	1
13.	4150803000	Тройник	1
14.	3101.00.00.201	Переходник	1
15.	4112101200	Кран	1
16.	4131200100	Регулятор давления G1/4	1
17.	4141101200	Манометр	1
18.	3101.00.00.202	Переходник	1
19.	4141301600	Манометр МП50-1/4"-Т(0-16)-2,5	1
20.		Гайка М10	2
21.		Шайба 10	6
22.	4271000103	Амортизатор	2
23.		Шайба 12	4
24.		Болт М10х25	2
25.		Гайка М6	1
26.		Шайба 6	2
27.		Шайба 6, 65Г	1
28.	4121001000	Конденсатоотводчик G3/8	1
29.	4281016000	Колесо	2
30.	3101.00.10.003	Шайба	2
31.	3101.00.10.002	Болт	2
32.		Гайка М12	2
33.	3125.00.00.200	Воздухопровод	1
34.	4241122102	Клапан обратный G1/2хG1/2	1
35.	4022230010	Блок поршневой LH20	1
36.		Болт М10х30	4
37.		Болт М8х45	4
38.	4871401090	Провод	2
39.	3113.00.00.101 3113.00.00.101-01	Платформа	1
40.	4381003500	Указатель	1
41.	3125.00.00.103	Держатель	1
42.	4350010002	Распорка	1
43.	4350020002	Защелка	4
44.		Болт М6х16	5
45.		Шайба 6х18	5
46.	3101.00.00.400	Основание	1
47.	3101.00.00.500	Крышка	1
48.	4490000000	Трубка Rilsan	1
49.	3007.00.00.000	Ресивер	1
